Датчики уровня


This page has hierarchy - Parent page: Силосы

Лопастной датчик уровня зерна

Индикаторы уровня флажкового типа SHP1A1C0A  SHP2A1C0A

Датчик уровня (индикатор уровня) для силоса, как правило, устанавливается на складских емкостях в составе сигнально-предохранительной системы. Также возможно использование этих датчиков на любых других объектах, где важно иметь информацию о количестве имеющегося продукта. Достаточно простой принцип работы индикатора гарантирует высокую надежность.

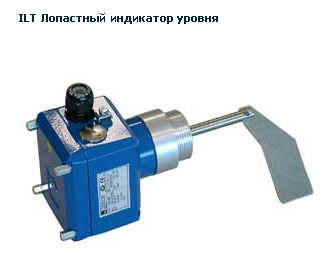

Флажковые датчики уровня ILTC0, ILTD0

iltc0
Датчики максимального / минимального уровня.
Датчик уровня (индикатор уровня) для силоса, как правило, устанавливается на складских емкостях в составе сигнально-предохранительной системы. Также возможно использование этих датчиков на любых других объектах, где важно иметь информацию о количестве имеющегося продукта. Достаточно простой принцип работы индикатора гарантирует высокую надежность.

— Мощность мотора: 4 Вт
— Скорость вращения лопасти: 1,5 об/мин
— Требуемое питание: 110/220 В, 24/48 50/60 Гц, 24/48 постоянный ток.При подаче питания осуществляется вращение лопатки датчика. Если на данном уровне силоса или какой-либо иной емкости отсутствует материал, движению лопатки нет помехи. При заполнении емкости продуктом, материал, дойдя до уровня, на котором смонтирован датчик, останавливает его лопатку. При этом отключается питание датчика и замыкается соответствующая цепь сигнализации. В случае если материал постепенно расходуется, происходит освобождение лопатки, снова подается питание и возобновляется вращение. Замыкается цепь, которая сигнализирует о том, что на данном уровне хранилища материал отсутствует.

Датчики уровня устанавливают по всей высоте силоса. Чем меньше расстояние между точками контроля, тем точнее информация о количестве хранимого материала.

 Индикаторы уровня для силосов RLB.024.A, RLB.110.A, ILTC0, ILTD0

Датчики уровня сыпучих материалов (датчик уровня цемента), лопастной датчик уровня PFG05M1122



Датчик уровня SHP производятся в соответствии с правилами, действующими в Европейском союзе
и, в частности с:

— Литье алюминиевых корпусов, защита IP65, сертификация соответствия CESIGR-92/029763.
— Вал из нержавеющей стали на шарикоподшипниках, водонепроницаемых с постоянной смазкой, с кольцевым уплотнение из неопрена CORTECO для защиты от пыли.
— Стандартный ПВХ винт, по запросу из нержавеющей стали или других материалов и версий с лопастями 1, 2, 3 или 4.
— Электрооборудование в соответствии с Директивой 2006/95 / ЕС об низковольтном электрооборудовании и Директивы 2004/108 / EC по электромагнитной совместимости, засвидетельствовано декларацией о соответствии
CL05062012 на основании отчета об испытаниях № CM030612EMC0087 выданного REINNOVA
Laboratori, виа Патерлини 10 — Реджо-Эмилия, Италия.
— Уровень шума измеряется в открытом поле: ноль.
— Планируемые источники питания: 110/220 В 50/60 Гц
24/48В 50/60 Гц-24В постоянного тока/переменного тока
— Потребление двигателя: 4 Вт
— Напряжение: 10 A при 250В, переменный ток
— Частота вращения выходного вала (скорость вращения вала): 1,5~ оборота в минуту

Максимальная температура в силосе: +80 ° C

Температура окружающего воздуха: от -20 ° до +70 ° C

Корпус из алюминиевого литья, класс защиты IP65

Вал из нержавеющей стали на шарикоподшипниках, смазываемых консистентной смазкой, с противопылевым уплотнением из неопрена.

В стандартном исполнении флажок изготовлен из ПВХ, но под заказ может быть изготовлен из нержавеющей стали или других материалов, а также в варианте с 1,2,3 или 4 лезвиями.

Уровень шума на открытом пространстве: ноль





Габаритные размеры.

Описание датчики уровня (индикаторы уровня, лопастной дачик) ILTC0, ILTD0

Индикаторы уровня ILТ предназначены для указания на максимальный или минимальный уровень материала в сборнике, бункере или силосе с использованием вращательного движения.



Применение

Если внутри резервуара есть материал, лопасть индикатора ILTC0 не вращается. Как только уровень материала опускается ниже лопасти, начинается ее вращательное движение, что активирует остальные составляющие системы. Индикаторы, установленные сверху или по бокам, как правило, используются для материалов с плотностью от 0,5 т/м3 до 2,0 т/м3.

Эксплуатационные качества и технические характеристики – преимущества

• 24 В (СА), 50-60 Гц

• 48 В (СА), 50-60 Гц

• 110 В (СА), 50-60 Гц

• 230 В (СА), 50-60 Гц

• 24 В (СС)

• Стандартное крепление: 1 1/2»

• Сертифицировано АТЕХ, зона 20/21

• Простой процесс установки

• Экономичный
