Задвижки баттерфляй MIX


This page has hierarchy - Parent page: Задвижки баттерфляй

Дисковые затворы

Широкий спектр качественных дисковых затворов, предназначением которых является регулирование потока подаваемого порошкообразного вещества. Дисковые затворы используются в составе технологических линий и комплексов по производству ЖБИ, для цемента, сухих строительных смесей, керамических изделий и т.д. Наше оборудование отличает надежность и длительный срок эксплуатации.

Дисковая поворотная заслонка состоит из корпуса, поворотного диска, 2-х полуосей, 2-х муфт и уплотнителя. В зависимости от размеров, материала исполнения, типа отдельных элементов фланцевого затвора существует множество его модификации и видов. Затворы поставляются с ручными, электромеханическими или пневматическими приводами. При необходимости установки гибкого рукава на выходе дискового поворотного затвора устанавливается патрубок соответствующего диаметра.

valvola_farfalla_400px

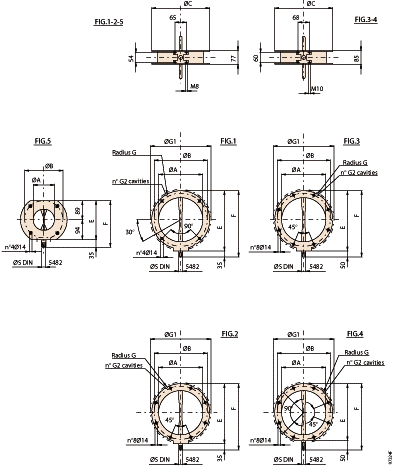

Дисковые затворы серии SVA … C2

Диаметр, дюйм Диаметр, мм Тип № рисунка A B C E F Радиус G G1 G2 PN ND Параметры шлица Вес, кг
4 100 SVA100C2… 5 100 180 220 183 218 PN10 ND10 22×19 4,5
6 150 SVA150C2… 1 150 200 228 233 268 9 225 4 PN6 ND6 22×19 5
8 200 SVA200C2… 1 200 250 278 282 317 9 280 4 PN6 ND6 22×19 7
10 250 SVA250C2… 2 250 300 328 332 367 9 335 6 PN6 ND6 22×19 8
12 300 SVA300C2… 2 300 350 378 382 417 11 395 6 PN6 ND6 22×19 11
14 350 SVA350C2… 3 350 400 440 439 489 11 445 6 PN6 ND6 28×25 20
16 400 SVA400C2… 4 400 470 530 509 559 12,5 515 4 PN10 ND10 28×25 23
Данная поворотная заслонка представляет собой фланцевый затвор, который состоит из корпуса, поворотного диска, 2-х полуосей, 2-х муфт и уплотнителя. В зависимости от размеров, материала исполнения, типа отдельных элементов затвора существует множество его модификации и видов. Затворы поставляются с ручными, электромеханическими или пневматическими приводами. При необходимости установки гибкого рукава на выходе дискового затвора устанавливается патрубок соответствующего диаметра.
butterfly-valve-1

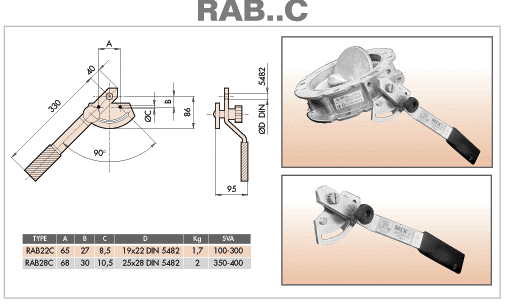

Ручные приводы к поворотным затворам серии RAB…C

Тип A B C D Вес, кг SVA
RAB22C 65 28 8,5 19×22 DIN 5482 1,7 100-300
RAB28C 68 30 10,5 25×28 DIN 5482 2 350-400
butterfly-valve-2

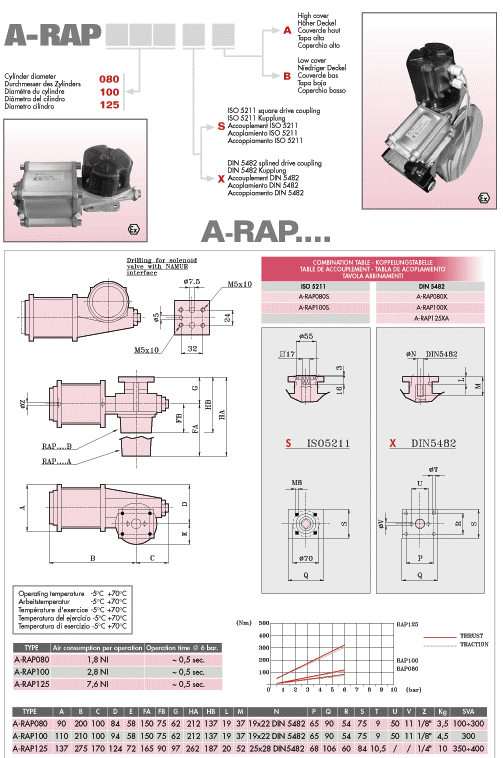

Пневматические приводы к дисковым затворам серии RAP

Тип A B C D E FA FB G HA HB L M N P Q R S T U V Z Вес, кг SVA
RAP080 90 200 100 84 58 150 75 62 212 137 19 37 19×22 DIN 5482 65 90 54 75 9 50 11 1/8″ 3,5 100…300
RAP100 100 210 100 94 58 150 75 62 212 137 19 37 19×22 DIN 5482 65 90 54 75 9 50 11 1/8″ 4,5 300
RAP125 137 275 170 124 72 165 90 97 262 187 20 52 25×28 DIN 5482 68 106 60 84 11 / / 1/4″ 3,5 350…400
butterfly-valve-3

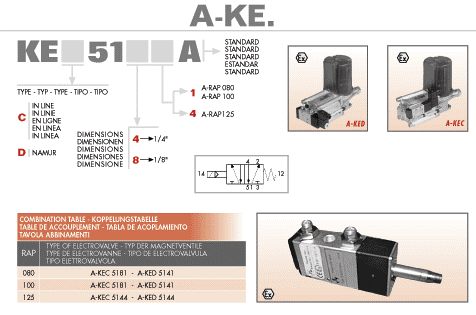

Электромеханические приводы к дисковым затворам серии RAM

Тип A B C D E F G H L M N P Q R T Мощность, кВт Вес, кг SVA
RAM22C2N 125 255 115 115 55 95 110 205 16 37 19×22 DIN 5482 65 110 54 8,5 0,2 10 100…300
RAM28C2N 140 300 115 120 70 105 120 225 16 37 19×22 DIN 5482 68 120 60 10,5 0,37 18 350…400
