Дисковые затворы (производитель SCUTTI Srl. Италия)

Дисковые затворы из алюминиевого сплава VFA
Корпус и диск затворов серии VFA изготовлен из высокопрочного алюминиевого сплава. Дисковые затворы могут комплектоваться ручными или пневматическими приводами, а также дополнительными патрубками и ответными фланцами

Широкий спектр качественных дисковых затворов (баттерфляй), предназначением которых является регулирование потока подаваемого порошкообразного вещества. Дисковые затворы используются в составе технологических линий и комплексов по производству ЖБИ, для цемента, сухих строительных смесей, керамических изделий и т.д. Наше оборудование отличает надежность и длительный срок эксплуатации.

Дисковая поворотная заслонка состоит из корпуса, поворотного диска, 2-х полуосей, 2-х муфт и уплотнителя. В зависимости от размеров, материала исполнения, типа отдельных элементов фланцевого затвора существует множество его модификации и видов. Затворы поставляются с ручными или пневматическими приводами. При необходимости установки гибкого рукава на выходе дискового поворотного затвора устанавливается патрубок соответствующего диаметра.

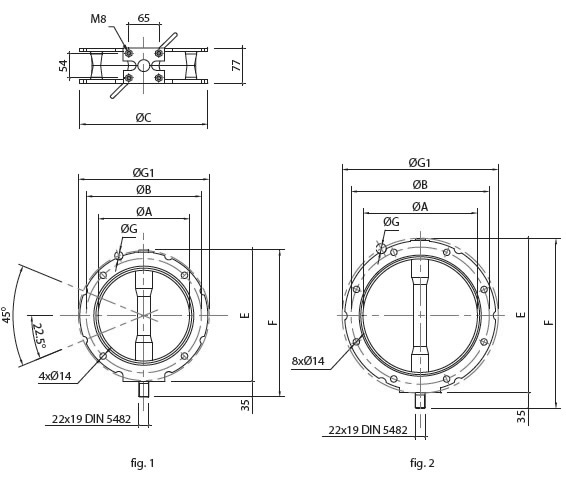

vfa_1

CODE

ØA

ØB

ØC

E

F

ØG

ØG1

Kg.

Fig.

VFA-100 100 180 220 183 222 220 4,5 1
VFA-150 150 200 228 233 272 18 228 5 1
VFA-200 200 250 278 287 322 18 280 7 1
VFA-250 250 300 328 337 372 18 335 8 2
VFA-300 300 350 378 387 422 22 385 11 2

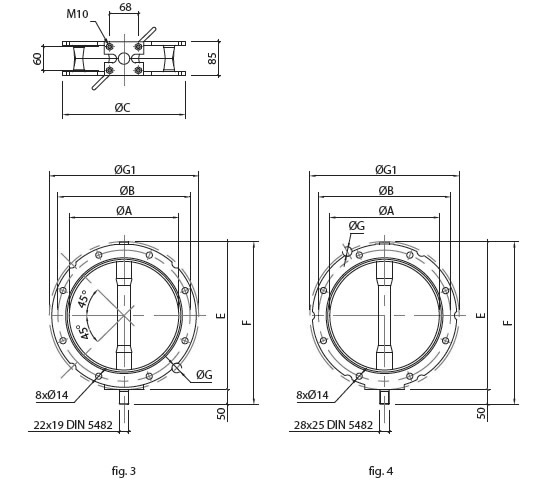

vfa_2

CODE

ØA

ØB

ØC

E

F

ØG

ØG1

Kg.

Fig.

VFA-350 350 400 420 439 489 22 445 20 3
VFA-400 400 470 530 509 559 25 515 23 4

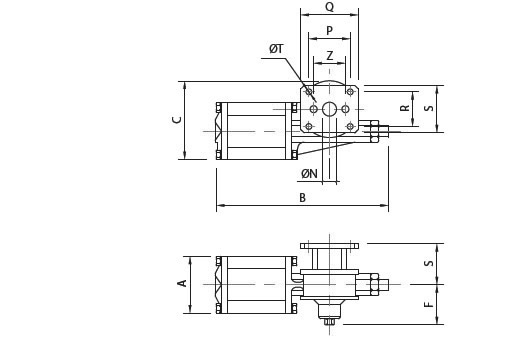

vfa_3

CODE

A

B

C

F

ØN (DIN 54B2)

P

Q

R

S

ØT

Z

CRP-80 92 285 130 66 19×22 65 90 54 76 8,5 50
CRP-100 112 295 140 66 19×22 65 90 54 76 8,5 50
CRP-125 137 430 196 89 25×28 68 106 60 84 10,5 80
