Ножевые шиберные задвижки

Ножевые шиберные затворы, предлагаемые нашей компанией, обладают высокой надежностью, качеством и просты в эксплуатации. Сфера применения данного вида затворов распространяется на те предприятия, где идут процессы транспортировки, переработки любых сыпучих порошкообразных продуктов. Квадратное в сечении пропускное отверстие ножевого затвора может иметь размеры от 150 мм до 800 мм с шагом 50 мм. Затворы поставляются с ручными, электромеханическими или пневматическими приводами. Материал конструкции шибера: углеродистая сталь, нержавеющая сталь. Идеально выполняет функцию затвора для цемента.

Ножевые шиберные затворы без привода SGA…A.A

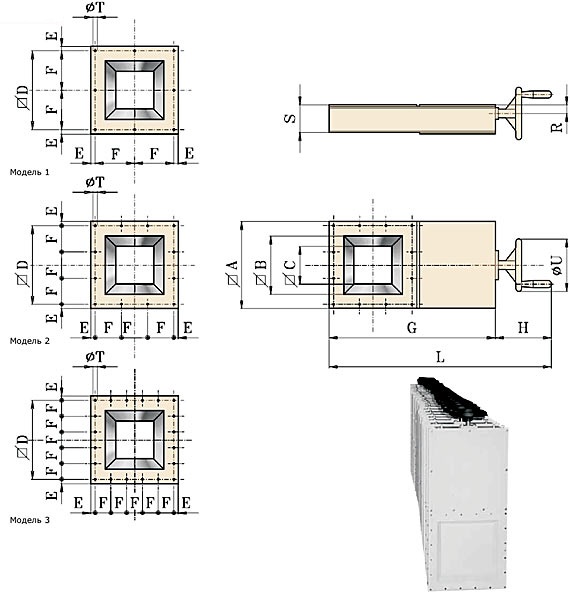

Тип № рисунка A B C D E F G H L M N P Q R S T Вес, кг
SGA150A.A 1 261 175 120 230 15,5 115 540 56 596 19 41 6 21,5 30 93 12,5 26
SGA200A.A 2 311 225 170 280 15,5 93,3 640 56 696 19 41 6 21,5 30 93 12,5 34
SGA250A.A 2 361 275 220 330 15,5 110 740 56 769 19 41 6 21,5 30 93 12,5 40
SGA300A.A 2 431 325 270 380 23 128 860 56 916 19 41 6 21,5 30 93 12,5 49
SGA350A.A 3 481 375 320 445 18 89 960 56 1016 19 41 6 21,5 30 93 12,5 59
SGA400A.A 3 533 425 350 500 16,5 100 1090 85 1175 24 41 80 27 43 133 12,5 65
SGA500A.A 3 653 525 450 600 26,5 120 1300 85 1385 24 41 8 27 43 133 15 92
SGA600A.A 3 753 625 550 700 26,5 140 1500 85 1585 24 41 8 27 43 133 15 117
SGA700A.A 3 895 725 650 825 35 165 1720 85 1805 24 41 8 27 43 133 15 147
SGA800A.A 3 995 825 750 925 35 185 1920 85 2005 24 41 8 27 43 133 15 192
104

Ножевые шиберные затворы с электромеханическим приводом SGA…A.M

Тип № рисунка A B C D E F G H L M N P S T Мощность, кВт * Вес, кг
SGA150A.M04 1 261 175 120 230 15,5 115 540 180 720 300 200 30 93 12,5 0,37 19 34
SGA200A.M04 2 311 225 170 280 15,5 93,3 640 180 820 300 200 30 93 12,5 0,37 26 42
SGA300A.M04 2 431 325 270 385 23 128 860 180 1040 300 200 30 93 12,5 0,37 39 57
SGA350A.M04 3 481 375 320 445 18 89 960 180 1140 300 200 30 93 12,5 0,37 45 67
SGA400A.M08 3 533 425 350 500 16,5 100 1090 220 1310 340 225 30 133 12,5 0,75 43 91
SGA500A.M08 3 653 525 450 600 26,5 120 1300 220 1520 340 225 30 133 15 0,75 54 118
SGA600A.M08 3 753 625 550 700 26,5 140 1500 220 1720 340 225 30 133 15 0,75 65 143
SGA700A.M08 3 895 725 650 825 35 165 1720 220 1940 340 225 30 133 15 0,75 75 173
SGA800A.M08 3 995 825 750 925 35 185 1920 220 2140 340 225 30 133 15 0,75 86 218
* — Продолжительность закрытия или открытия заслонки в сек.
107

Ножевые шиберные задвижки с пневматическим приводом SGB…A.A

Тип № рисунка A B C D E F G H L M * N ** S T Вес, кг
SGA150A.063 1 261 175 120 230 15,5 115 540 275 815 75 Ø63х150 3/8″ 2,8 93 12,5 30
SGA200A.063 2 311 225 170 280 15,5 93,3 640 325 965 75 Ø63х200 3/8″ 3,7 93 12,5 38
SGA250A.063 2 361 275 220 330 15,5 110 740 375 1115 75 Ø63х250 3/8″ 4,7 93 12,5 45
SGA250A.080 2 361 275 220 330 15,5 110 740 412 1120 95 Ø80х250 3/8″ 7,5 93 12,5 48
SGA300A.063 2 431 325 270 385 23 128,3 860 425 1285 75 Ø63х300 3/8″ 5,6 93 12,5 55
SGA300A.080 2 431 325 270 385 23 128,3 860 462 1290 95 Ø80х300 3/8″ 9 93 12,5 58
SGA350A.063 3 481 375 320 445 18 89 960 475 1435 75 Ø63х350 3/8″ 6,5 93 12,5 65
SGA350A.080 3 481 375 320 445 18 89 960 512 1440 95 Ø80х350 3/8″ 10,6 93 12,5 70
SGA400A.100 3 533 425 350 500 16,5 100 1090 545 1635 120 Ø100х400 1/2″ 18,8 133 12,5 74
SGA400A.125 3 533 425 350 500 16,5 100 1090 595 1685 150 Ø125х400 1/2″ 29,4 133 12,5 81
SGA500A.100 3 653 525 450 600 26,5 120 1300 645 1945 120 Ø100х500 1/2″ 23,6 133 15 102
SGA500A.125 3 653 525 450 600 26,5 120 1300 695 1995 150 Ø125х500 1/2″ 36,8 133 15 110
SGA600A.100 3 753 625 550 700 26,5 140 1500 745 2245 120 Ø100х600 1/2″ 28,3 133 15 127
SGA600A.125 3 753 625 550 700 26,5 140 1500 795 2295 150 Ø125х600 1/2″ 44,2 133 15 136
SGA700A.100 3 895 725 650 825 35 165 1720 845 2565 120 Ø100х700 1/2″ 33 133 15 158
* — Диаметр цилиндра и длина такта согласно ISO 6431. При комплектации до 350-го диаметра пневмоцилиндр в сборе с затвором, после 400-го — раздельно.
** — Расход воздуха (литры) при 6 бар на каждую операцию.
105

Ножевые шиберные задвижки с ручным приводом SGA…A.V

Тип № рисунка A B C D E F G H L R S T U * Вес, кг
SGA150A.V20 1 261 175 120 230 15,5 115 540 150 690 30 93 12,5 200 300 27
SGA200A.V20 2 331 225 170 280 15,5 93.3 640 150 790 30 93 12,5 93 40 35
SGA250A.V20 2 361 275 220 330 15,5 110 740 150 890 30 93 12,5 200 50 41
SGA300A.V20 2 431 325 270 385 23 128 860 150 1010 30 93 12,5 200 60 50
SGA350A.V20 3 481 375 320 445 18 89 960 150 1110 30 93 12,5 200 70 60
SGA400A.V20 3 533 425 350 500 16,5 100 1090 190 1280 45 133 12,5 250 67 68
SGA500A.V20 3 653 525 450 600 26,5 120 1300 190 1490 45 133 15 250 84 95
SGA600A.V20 3 753 625 550 700 26,5 140 1500 190 1690 45 133 15 250 100 120
SGA700A.V20 3 895 725 650 825 35 165 1720 190 1910 45 133 15 250 117 150
SGA800A.V20 3 995 825 750 925 35 185 1920 190 2110 45 133 15 250 134 195
* — Количество оборотов рукоятки для полного хода затвора
106
