Желобовидные шнеки тип CNU – производство шнеков, шнеки и цена. U-Образные шнековые конвейеры,  использующиеся, как правило, в производственных процессах. Они имеют стандартные диаметры от 150 до 400 мм. Комплектуются прямыми приводами, приводами с цепной и ременной передачей, а также муфтой плавного запуска. Одноступенчатые и двухступенчатые редуктора имеют стандартный ряд передаточных отношений 1/5, 1/7, 1/10, 1/15, 1/20. В отдельных случаях, передаточное число может быть больше 1/20.

Желобовидные шнеки CNU

Желобовидные шнековые конвейеры используются во многих технологических цепочках, для транспортировки таких материалов как цемент, песок, комбикорма, зерно, пластмасса, мыло и т.д. Желоб изготавливается из углеродистой стали толщиной 4 мм, и представляет собой составные модули которые могут быть любой длины.

Промежуточные опоры состоят из литого корпуса, самосмазывающихся подшипников и промежуточного шлицевого вала, в отдельных случаях опоры могут изготавливаться из высокопрочного чугуна с бронзовыми втулками.

Загрузочные и разгрузочные патрубки могут быть как цилиндрическими, так и квадратными, а также изготавливаться на заказ. Комплектуются прямыми приводами, приводами с цепной и ременной передачей, муфтой плавного запуска.

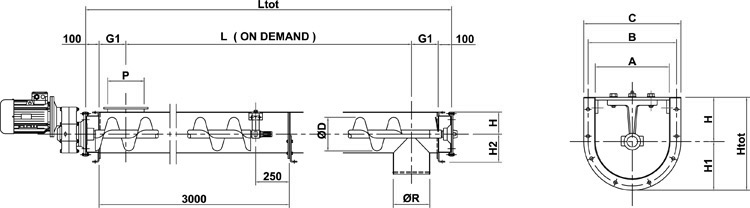

 Желобовидный шнековый конвейер — CNU
 Тип  CNU150  CNU200  CNU250  CNU300  CNU350
 A  174  224  276 324 378
 B  228  278  330  382 436
 C  260  310  362  422 476
 Ø D  150  200  250  300 350
 G1  155  180  200  230 260
 H  120  140 165  200 240
 H1  130  155 181  211 238
 H2  175  200 225  250 300
 H общ  250  295  346  411 478
 P  87×87  112×112 138×138  162×162 189×189
 ØR  168  219 273  323 407
 L На заказ
 L общ  L + 2xG1 + 200
CNU-CFG-01
